T-csavarok ésU-csavarokteljesen különböző típusú kötőelemek. Itt csak azért mutatják be őket együtt, mert a nevük hasonló. Egyetlen betű használata egy csavar leírására nem gyakori a rögzítőelem-iparban, és a legreprezentatívabb példák pontosan a T-csavarok és az U-csavarok.
Jelenleg csak kétféle anyagváltozat érhető el a T-csavarokhoz (más néven kalapács-fejű csavarokhoz): 8.8-as fokozatú szénacél T-csavarok fekete-oxid vagy elektro-horganyzott kivitelben, valamint SUS304rozsdamentes acél T-csavaroktermészetes alapanyagú kivitelben. Jelenleg nincs gyártási terv a SUS316 anyaghoz. A T-csavarokat főként alumíniumprofilokra való felszerelésre használják. Fejük T-alakú, lehetővé téve a csúszást és a profilhornyokon belüli elhelyezést. A menetes véget általában karimás anyákkal illesztik. Az anya meghúzásakor a T-fej rögzül a profilhornyban, és nem forog az anyával együtt, így nagyon kényelmes a beszerelés. A T-csavarok nemzeti szabványkódja GB/T 37, a teljes neve "Bolts for T-Slots", általában T--re rövidítve. Menetátmérőjük M5-től M12-ig terjed, míg a piacon legszélesebb körben elérhető méretek az M6, M8 és M10. A hosszúságok széles skálán mozognak, 10 mm-től 100 mm-ig, a tervezési követelményektől függően. Az alábbiakban ismertetjük e három általános méret műszaki rajzának legfontosabb pontjait.
A bal felső-rajzon egy M6×25 méretű T-hornyú csavar látható, a jobb oldalon pedig M8×25. A két méret menethossza azonos, csak a fejszélességben és a maximális külső átmérőben térnek el egymástól. A helyszűke miatt az M10 T-csavar rajza nem szerepel itt.
Az U-csavarokat csőbilincsnek is nevezik. U-alakúak, mindkét végén menetesek, főként csővezeték-szerelésre használják. A T-csavarokhoz hasonlóan kétféle anyagból állnak rendelkezésre: elektro-horganyzott szénacél U-csavarok és SUS304rozsdamentes acél U{0}}csavarok. Az U-csavarokat közvetlenül a csövekre kell rögzíteni, a másik végüket pedig más alkatrészek csatlakoztatására használják, és anyákkal rögzítik. Szerelési formájuk miatt nyeregcsavaroknak is nevezik őket. Az U-csavarok szabványa a JB/ZQ 4321-1998. Bemutatjuk az M6 és M8 U-csavarok műszaki rajzait is a termékjellemzőik egyszerű elemzéséhez.
A bal oldalon egy M6×25 méretű SUS304 U{1}}bilincs látható, M6 menettel és 33 mm-es nyílásszélességgel (rúdátmérővel együtt), főleg 25 mm-es külső átmérőjű csövekhez. A beszerelés úgy fejeződik be, hogy a cső köré szorítja, és a menetes végén meghúz egy anyát. A jobb oldali M8×25, M8 menetátmérővel, 25-30 mm külső átmérőjű csövekhez alkalmas.
Az U-csavarok különleges helyet foglalnak el a kötőelemek között, elsősorban formájuk és egyedi méretezési módjuk miatt. A szokásos csavarokat egyszerűen a menetátmérő plusz hossz határozza meg, de az U-csavarokat úgy tervezték, hogy csövek körül rögzítsék, és speciális követelmények vonatkoznak a nyílásméretre és a befogási hosszra, ezért nem határozhatók meg pusztán a menet átmérője és hossza alapján.
Amikor az U{0}}csavarok először megjelentek, nyeregcsavaroknak nevezték őket beépítési stílusuk miatt,-mint egy csövön terpeszkedő nyereg. Mivel ezt a nevet nem tartották összeegyeztethetőnek a fém kötőelemek természetével, a szabványosításban hivatalosan U-csavaroknak nevezték el őket alakjuk alapján.

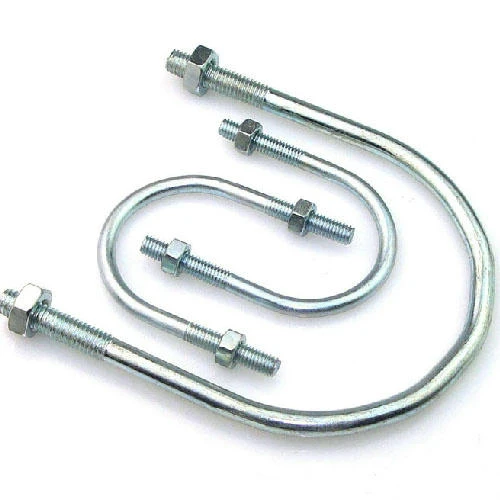

A fenti képen egy szabványos U{0}}csavar látható. Úgy készül, hogy egyetlen rudat U-alakra hajlítanak, és mindkét végén meneteket alakítanak ki. Egy kerek cső körüli rögzítés után a menetes végekre egy szorítólemezt illesztenek, és a rögzítést az anyák meghúzásával érik el. Az U-csavar egyértelmű meghatározása érdekében az első paraméter az anyag, amely ugyanaz, mint a hagyományos csavaroknál: szénacél vagy rozsdamentes acél, ugyanazzal a leírási módszerrel. A következő a menet átmérője. A hagyományos csavarokhoz hasonlóan az U-csavarok különböző menetméretekben kaphatók, általában M6-tól kezdve, az M12-nél nagyobb méreteket ritkán használják, így az U-csavarmenet lehetőségei korlátozottak. Egy másik kritikus méret anyílásszélesség-a hajlítással kialakított belső tér, amely megegyezik a cső külső átmérőjével, és pozitív tűrést alkalmaz. Például egy 80 mm-es külső átmérőjű csőnél a nyílás szélessége körülbelül 85 mm a könnyű felszerelés érdekében. A nyílásszélesség mellett amagasságAz U-csavart is meg kell adni: ez a beszerelés utáni szabad menetek hosszára vonatkozik, ami a később csatlakoztatandó alkatrészektől függ.
Az U-csavarokat széles körben használják, különösen kültéri építkezéseknél és szállítóberendezéseknél. Az alkalmazási környezettől függően az alakzatok nem korlátozódnak az U-típusra; négyzet és háromszög alakú változatok is léteznek, amelyek közül az U-alak a leggyakoribb. Például az alább látható négyzet alakú nyeregcsavart az iparban még mindig U{5}}csavarnak nevezik.
A meghatározott szilárdsági fokozattal nem rendelkező szénacél U{0}}csavarok általában Q235 lágyacélból készülnek, többnyire elektro-horganyzott felülettel. Kritikus alkalmazásokhoz, például erőművekhez, ahol szilárdságra van szükség, 45# szénacélt használnak. Kültéri szolgáltatásokhoz gyakran alkalmaznak tüzihorganyzást-. Mindezt az ügyfelek igényei szerint szállítjuk, nem pedig a kötelező egységesített szabványok szerint. A rozsdamentes acél U-csavaroknál a SUS304 a domináns anyag. A SUS316 U{13}}csavarok nem kaphatók raktárról a piacon; gyártáshoz egyedi megrendelések szükségesek előzetes lerakással.
